WYPRZEDAŻ MASZYN

Prasa trapezowa Typ PTJ jednostronna z dociskiem wyrównującym pneumatycznym

Prasy  pneumatyczne trapezowe służą do klejenia drewna w płyty i na grubość, tj. blatów, krawędziaków, belek, stopni schodowych, parapetów, siedzisk, elementów konstrukcyjnych stolarki otworowej, obłogowania.

  • Prasa trapezowa jednostronna Typ PTJ posiada jedno pole robocze.
  • Główny docisk prasujący podzielony jest na indywidualnie sterowane sekcje dociskowe.
  • Każdą sekcję stanowi odpowiedniej długości siłownik pneumatyczny przeponowy, sterowany zaworem z dźwignią ręczną.
  • Siła docisku siłownika pneumatycznego regulowana jest bezstopniowo ciśnieniem powietrza.
  • Pole robocze wyposażone jest w pneumatyczne dociski wyrównujące płaszczyznę klejoną, przesuwane na rolkach tocznych wzdłuż toru jezdnego górnego i prowadnicy dolnej.
  • Opcjonalnie pole robocze można wyposażyć w podtrzymki regulujące szerokość klejenia.



Prasa Typ PTJ w wersji standardowej posiada:

  • 4 sekcje dociskowe
  • 6 docisków wyrównujących pneumatycznych
  • długość klejenia 2500 mm



**Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego.

Zamieszczone w ofercie zdjęcia mają charakter wyłącznie poglądowy, wygląd produktu finalnego zależy od rodzaju zamówionego oprzyrządowania i parametrów urządzenia.

Dane techniczne

Pola robocze 1
Siłowniki dociskowe (ilość zależy od długości klejenia) 4-8 szt.
Dociski wyrównujące (ilość zależy od sekcji dociskowych) 6-9 szt.
Długość klejenia (do ustalenia) 2500-6000 mm
Szerokość klejenia 100-1030 mm
Grubość klejenia 20-160 mm
Ciśnienie robocze 0,6 MPa
Ciśnienie stosowane 0,2-1 MPa
Regulacja szerokości klejenia - opcja z podtrzymkami co 100 mm

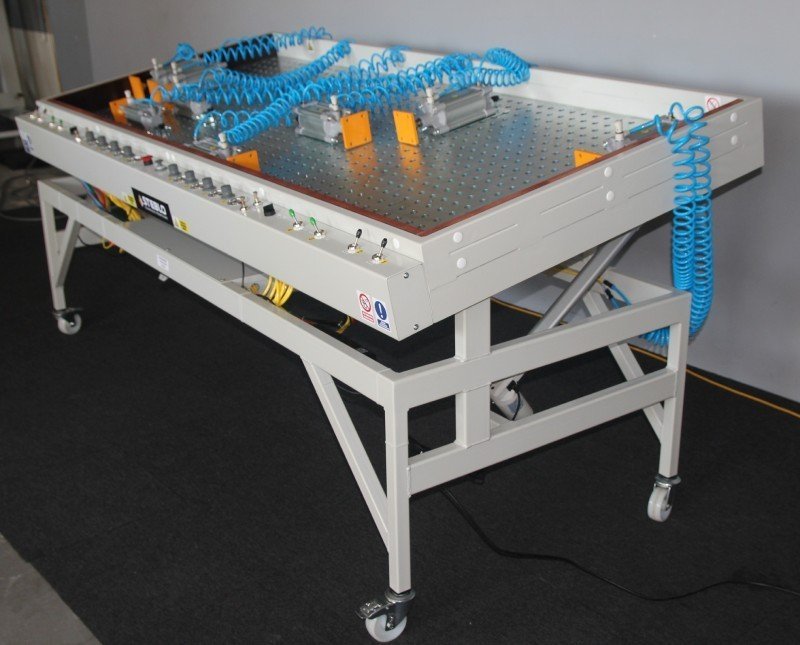

Prasa pneumatyczna montażowa Typ PMS do szuflad z podnoszonym elektrycznie stołem

Kategoria: Prasy do korpusów

Prasa pneumatyczna montażowa Typ PMS do szuflad z podnoszonym elektrycznie stołem
Prasa pneumatyczna posiada jedno pole robocze podzielone na dwa stanowiska, przeznaczona jest do montażu szuflad.
Konstrukcja prasy wykonana jest z odpowiednio zespawanych kształtowników. Powierzchnię prasy zabezpieczono antykorozyjnie szarym lakierem, a niektóre elementy ocynkowano. Prasa wyposażona jest w płytę otworową. Płyta ta stanowi płaszczyznę dla pola roboczego, na której umieszczane są montowane elementy oraz dociski pneumatyczne.
Montowane na płycie siłowniki ustawiane są przy użyciu zacisku szybkiego montażu.
Siłowniki pneumatyczne sterowane są poprzez:

  • TRYB RĘCZNY – za pomocą zaworów dźwigniowych
  • TRYB AUTOMATYCZNY – za pomocą pokrętła zwanego wybierakiem
  • WYBRANE SIŁOWNIKI – za pomocą wybieraka oraz zaworów dźwigniowych

Pulpit sterujący znajduje się z przodu prasy, sterowanie oddzielne dla każdego stanowiska.
Prasę należy zasilić sprężarką o regulowanym ciśnieniu lub linią sprężonego powietrza - wielkość siły docisku siłowników pneumatycznych regulowana jest ciśnieniem powietrza oraz energią elektryczną 230V.



**Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego.

Zamieszczone w ofercie zdjęcia mają charakter wyłącznie poglądowy, wygląd produktu finalnego zależy od rodzaju zamówionego oprzyrządowania i parametrów urządzenia.

Dane techniczne

Pola załadowcze 1
Ilość stanowisk na jednym polu roboczym 2
Dociski pneumatyczne Ø80 skok 100 mm 8 szt.
Szerokość płyty otworowej 2648,50 mm
Głębokość płyty otworowej 1074,50 mm
Ścianki oporowe stałe 3 szt. (H=100 mm)
Pochył stołu elektryczny w zakresie 0-45 stopni
Ciśnienie max 0,8 MPa
Zasilanie elektryczne pochyłu stołu 230V

Warsztatowe prasy z siłownikiem pneumatycznym

Wszystkie oferowane przez nas prasy montażowe wyposażone są w siłowniki pneumatyczne oparte na działaniu podciśnienia. Dzięki nim możliwe jest dokładne dociskanie klejonych powierzchni oraz swobodne regulowanie siły nacisku. W zależności od wybranego modelu prasy możliwe jest regulowanie np. wysokości urządzenia, stopnia pochylenia stanowiska roboczego (ramy) czy ustawienia stopnia odchylenia pionu. W porównaniu do pras hydraulicznych, które również dostępne są w naszej ofercie, prasy pneumatyczne są znacznie szybsze oraz bezpieczniejsze w obsłudze a ich używanie wiąże się z niewielkim ryzykiem wystąpienia awarii lub nieprawidłowego wykonania czynności.



Prasy pneumatycznego gięcia elementów drewnianych, nitowania oraz tapicerowania

Z wykorzystaniem pras pneumatycznych dostępnych w naszym asortymencie możliwe jest nie tylko klejenie i montowanie elementów drewnianych, ale również ich precyzyjne gięcie. Oferujemy również prasy przeznaczone do tapicerowania oparć i siedzisk krzeseł, które starannie dopasowują materiał do kształtu obrabianego elementu. Do nitowania drewnianych ram leżaków oferujemy natomiast prasy montażowe wyposażone w pneumatyczny docisk prasujący.
