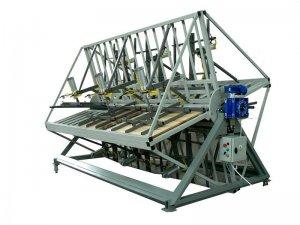

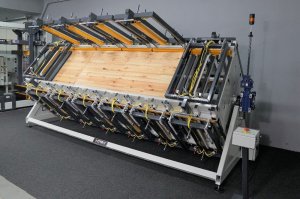

Prasa obrotowa Typ PW-4

Kategoria: Prasy do klejonki

Prasy pneumatyczne obrotowe/wiatrakowe służą do klejenia drewna w płyty i na grubość, tj. blatów, stopni schodowych, parapetów, siedzisk, belek, krawędziaków, itp.

  • Prasy obrotowe Typ PW-4 posiadają 4 pola robocze, których przestrzeń zawarta jest między belką oporową stałą, a siłownikami pneumatycznymi przeponowymi.
  • Prasa składa się z sześciu podzespołów:
  • stojaka na 4 kółkach jezdnych
  • zespołu wału
  • stołów roboczych
  • zespołu ramek wyrównujących
  • zespołu zasilania i sterowania
  • motoreduktora
  • Główny docisk prasujący podzielony jest na sekcje dociskowe, indywidualnie sterowane, za pomocą zaworów z dźwigniami ręcznymi.
  • Każdą sekcję dociskową stanowi odpowiedniej długości siłownik pneumatyczny przeponowy o skoku 40 mm.
  • Każde pole robocze wyposażone jest w dociski wyrównujące płaszczyznę klejoną, uruchamiane za pomocą siłowników pneumatycznych tłokowych.
  • Ustawienie stołów w odpowiednią pozycję roboczą następuje w wyniku włączenia silnika motoreduktora.



**Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego.

Zamieszczone w ofercie zdjęcia mają charakter wyłącznie poglądowy, wygląd produktu finalnego zależy od rodzaju zamówionego oprzyrządowania i parametrów urządzenia.

Dane techniczne

Pola robocze 4
Siłowniki dociskowe 12 szt.
Dociski wyrównujące 12 szt.
Długość klejenia 500-3000 mm
Szerokość klejenia 920 mm
Grubość klejenia 10-50 mm
Ciśnienie robocze 0,6 MPa
Ciśnienie stosowane 0,2-1 MPa
Skok siłowników tłokowych 200 mm
Skok siłowników przeponowych 40 mm
Obroty 2,3 obr./min.
Max. obciążenie pola roboczego 70 kg
Zużycie powietrza na jeden pełen cykl pracy, przy ciśnieniu 0,6 MPa 700 [dm³]
