Prasy pneumatyczne montażowe dwustronne Typ PMD przeznaczone są do montażu prostokątnych konstrukcji ramowych o różnych wymiarach, np. drzwi, okien, ram, itp. Opcjonalnie prasy mogą zostać wyposażone w osprzęt umożliwiający montaż korpusów meblowych, skrzyń, szuflad, płytę otworową, itp.
Opis strony A:
- posiada pole robocze z siłownikami tłokowymi Ø160 mm o skoku 150 mm do klejenia dużych ram
- z lewej strony pola roboczego zamocowana jest pionowa belka oporowa z możliwością regulacji pionu – ustawienia kąta prostego
- po górnym torze jezdnym przesuwają się na wózkach jezdnych pionowe belki
- łapy dociskowe każdego siłownika posiadają prowadzenie rolkowe

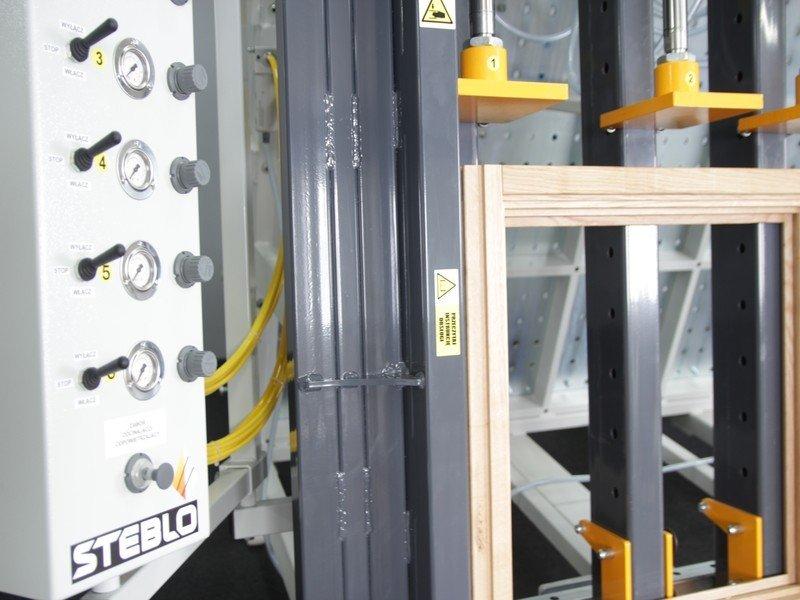

- każdy siłownik pneumatyczny sterowany jest indywidualnie zaworem dźwigniowym z pulpitu umieszczonego po lewej stronie prasy z możliwością zatrzymania siłownika w każdej pozycji skoku
- każdy siłownik ma reduktor umożliwiający ustawienie żądanej siły docisku
- prasa posiada trzy siłowniki pneumatyczne o działaniu poziomym ø160 o skoku 150 mm, które przesuwane są góra-dół
- belka po ustawieniu na żądany wymiar blokowana jest mechanicznie w celu uniemożliwienia jej przesunięcia
- prasa może być zasilana sprężarką o regulowanym ciśnieniu lub z linii sprężonego powietrza. Wielkość siły docisku siłownika pneumatycznego regulowana jest ciśnieniem powietrza, przez zainstalowanie reduktora z zaworem zwrotnym, blokiem oczyszczania powietrza i zaworem bezpieczeństwa
- każdy siłownik posiada przeciwwagę co sprawia, że przesuwanie siłownika góra – dół odbywa się samoczynnie.
Opis strony B:
- posiada pole z płytą otworową i siłownikami tłokowymi Ø100 mm mocowanymi pod kątem prostym
- płyta stanowi płaszczyznę dla pola roboczego, na której umieszczane są montowane elementy drewniane oraz osprzęt – opcjonalnie: siłowniki, ściski – pneumatyczne, śrubowe, hydrauliczne, zębate, inne
- prasa wyposażona jest w belki oporowe – pionowe z regulacją kąta prostego i poziomą stałą
- montowane na płycie siłowniki są ustawiane pod kątem prostym do belek oporowych
- tolerancja płaskości płyt otworowych ± 0,9 mm.
**Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego.
Zamieszczone w ofercie zdjęcia mają charakter wyłącznie poglądowy, wygląd produktu finalnego zależy od rodzaju zamówionego oprzyrządowania i parametrów urządzenia.
Dane techniczne
| Pola robocze | 2 |
| Długość prasy | 3000 mm |
| Szerokość prasy | 1500 mm |
| Wysokość prasy | 2900 mm |
| Ciśnienie robocze | 0,4-0,8 MPa |
